Introduction à l’équipement de criblage vibrant Paddy Grain

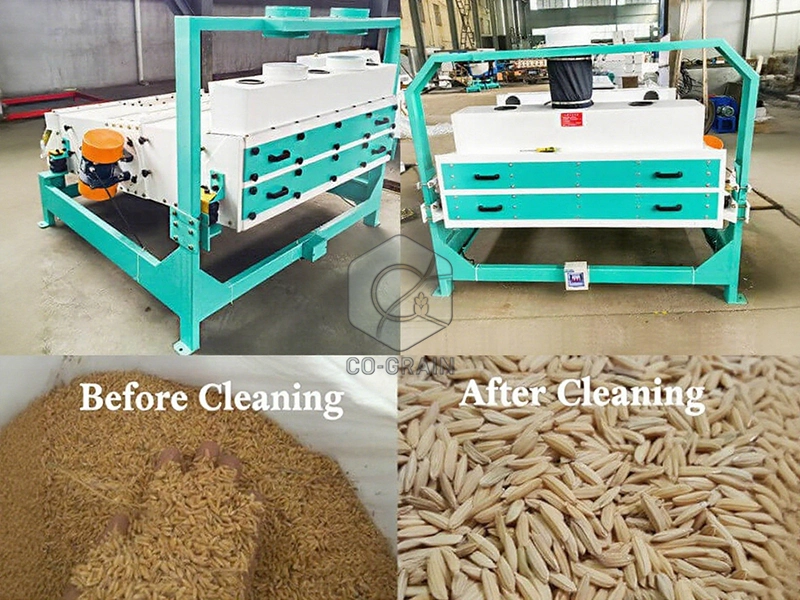

L’écran vibrant est un équipement de criblage qui utilise les différentes tailles de particules de blé et d’impuretés pour nettoyer les impuretés. Il peut être utilisé comme nettoyant pour paddy. Il peut séparer les grandes et petites impuretés et les impuretés légères dans le blé. C’est l’équipement de criblage le plus utilisé dans les minoteries domestiques.

L’écran vibrant tire parti des différences dans les propriétés physiques du blé et des impuretés dans la taille des particules, la densité spécifique, la rugosité de surface, etc., et utilise la surface de l’écran avec des trous d’écran appropriés et un mouvement alternatif pour faire glisser le matériau de haut en bas sur la surface de l’écran, et complètement Le mouvement est superposé pour atteindre le but de la séparation. L’écran vibrant de type TQLZ présente les avantages d’une petite taille, d’un faible bruit et d’un bon effet de tri, et peut être utilisé avec des conduits d’aspiration verticaux. C’est le tamis vibrant le plus utilisé dans les fraiseries domestiques.

Composition de l’équipement de criblage vibrant Paddy Grain

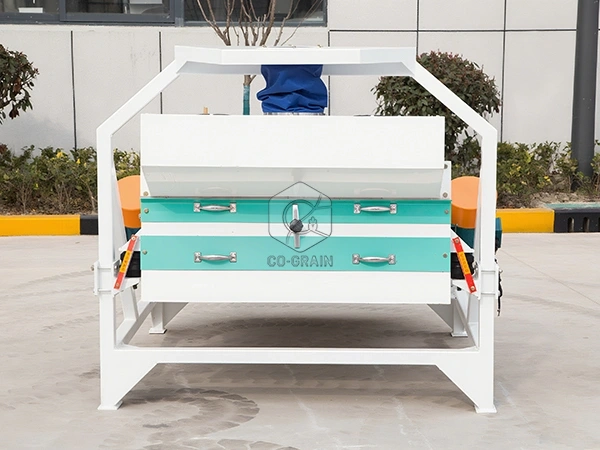

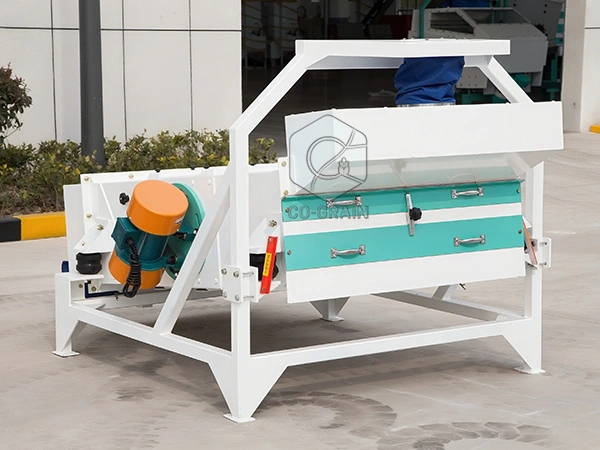

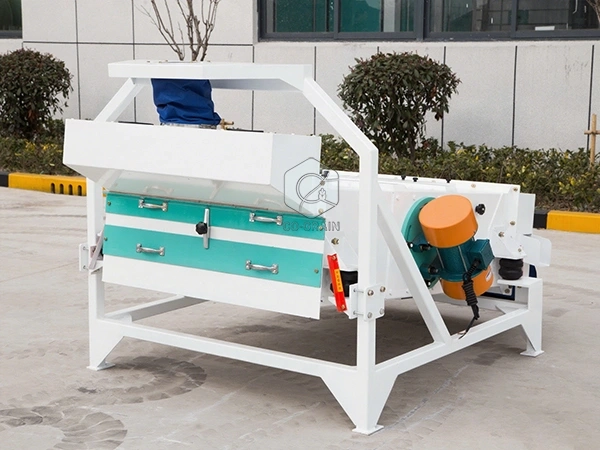

La machine de nettoyage du riz est généralement composée d’une structure d’alimentation, d’un corps d’écran, d’une structure de décharge, d’une structure de transmission, d’un cadre et d’autres pièces. La structure d’alimentation est composée d’un manchon d’alimentation et d’une boîte d’alimentation. Le manchon d’alimentation adopte un cylindre conique excentrique, qui agit comme un tampon; La boîte d’alimentation est composée d’une plaque de matériau réglable et d’un déflecteur uniforme, qui joue le rôle de matériau de guidage et de régulation du débit. Le corps de l’écran vibrant est constitué de plaques d’acier soudées et boulonnées et reliées au cadre par des ressorts en caoutchouc. Le corps de l’écran est composé de deux couches de grilles d’écran de type tiroir. La structure de transmission se compose de deux moteurs vibrants. Les moteurs de vibration sont installés sur les disques gauche et droit du corps de l’écran.

Le moteur de vibration bidirectionnel est utilisé. Les poids excentriques aux deux extrémités sont utilisés pour générer la force excitante. Ils s’annulent mutuellement, mais se superposent le long de la direction longitudinale du corps de l’écran, conduisant le corps de l’écran à faire un mouvement linéaire alternatif. La structure de décharge est reliée au corps de l’écran par des boulons et vibre avec le corps de l’écran. Il se compose d’un grand port de déchargement divers, d’un port de déchargement de blé et d’un petit port de déchargement divers. L’écran vibrant de type TQLZ est généralement utilisé avec le conduit d’aspiration vertical dans l’équipement de séparation du vent pour séparer les impuretés légères mélangées dans le blé par le flux d’air vertical.

Principe de fonctionnement de l’écran vibrant Grain Paddy

L’écran vibrant de type TQLZ est entraîné par des moteurs à double vibration. Lorsque les deux moteurs de vibration tournent de manière synchrone et dans des directions opposées, les forces d’excitation générées par les blocs excentriques s’annulent dans la direction parallèle à l’axe du moteur et se chevauchent dans la direction perpendiculaire à l’axe du moteur. En tant que force résultante, cette partie de la force est transmise à la surface de l’écran dans la boîte d’écran à travers la boîte d’écran. Les deux arbres du moteur ont un angle d’inclinaison par rapport à la surface de l’écran. Sous la force combinée de la force excitante et de l’autogravité du matériau, le matériau est projeté sur la surface de l’écran. Le matériau qui est plus petit que le trou du tamis peut pénétrer la surface du tamis et tomber sous le tamis lorsqu’il tombe, et le matériau se déplace à plusieurs reprises de cette manière pour terminer l’opération de criblage.

L’utilisation des précautions TQLZ sur écran vibrant

(1) Réglage de la porte du matériau et du déflecteur d’alimentation La porte du matériau et le déflecteur d’alimentation peuvent être utilisés pour ajuster le débit et sa stabilité et contrôler les conditions de nivellement. La porte en matériau peut être ajustée horizontalement et le déflecteur peut ajuster la taille de l’espace pour que le matériau puisse passer.

(2) Le réglage de l’amplitude peut être réalisé par le réglage synchrone de l’angle d’installation des deux moteurs vibrants ou par la position mutuelle des masses excentriques intérieures. Une attention particulière doit être accordée au fait que la direction de marche et la force d’excitation des deux moteurs de vibration doivent être cohérentes, sinon cela sera contre-productif. L’angle d’installation ne doit pas être trop grand, sinon l’amplitude du corps de l’écran sera trop grande, ce qui fera sauter le matériau et affectera la durée de vie de l’équipement.

3) Le réglage de l’angle d’inclinaison de la surface de l’écran est lié à la longueur de l’itinéraire, au temps de criblage et au débit moyen du matériau à tambour sur la surface de l’écran. Il peut être réalisé en ajustant la position du pivot du dispositif de support d’extrémité de décharge de haut en bas.

(4) Pour la machine nouvellement installée, l’attelle de sécurité doit être retirée en premier lors du transport de la machine, et la connexion entre le corps de l’écran et le support de ressort, et le cadre doit être fiable.
